RECYCLE 선별기 - 크리스탈

>
색채선별기 사업
>
RECYCLE 선별기
>
크리스탈

제품개요
특징
장점
선별사례
외형도
제품사양

제품개요

CRYSTAL
CRYSTAL FULL COLOR

디자인

CRYSTAL Series 색채선별기는 최적 구조의 System Simulation을 통한 첨단 디자인과 최상의 기능으로 사용의 편의성과 조작성을 모두 고려 하였습니다. 또한 장시간 사용하는 과정에서발생하는 각종 열악한 환경에서의 오염과 충격 등에도 대응하는 최적의 System으로 구성되어 있습니다.

CRYSTAL Series 색채선별기는 초정밀 렌즈를 장착하여 아주 미세한 불량까지도 식별 가능한 강력한 고해상도 CCD카메라의 선별 기술로 입 증된 유일 색채선별기 COLOR SORTER PRO 브랜드의 가장 큰 자랑입니다.

CCD + NIR TYPEM

각종 곡물 선별시 CCD(가시광선)카메라는 변색미, 착색립 등 불량미를
선별하고 NIR(근적외선)카메라는 유리, PET, 수지 등을 동시에 선별함
으로써 각종 이물질을 안정적으로 선별할 수 있습니다.

CCD + CCD DUAL TYPE

FULL COLOR CAMERA

사람의 눈이 녹색에 대하여 해상 능력이 좀더 민감하므로, 칼라이미지를 만들 때 필터의 패턴을 GRGB 혹은 RGBG로 녹색을 두 배로 사용
카메라 내에서 직접 신호 처리를 하도록 하여 사람의 눈처럼 작은 색의 변화하였으며, 도 감지 할 수 있는 적절한 알고리즘을 사용하는 Full Color 기술 탑재.

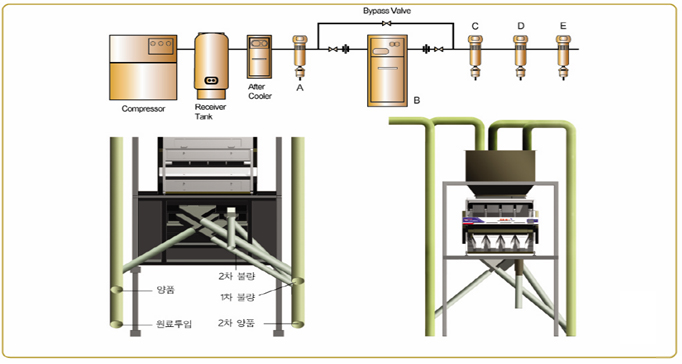

설치방법

A : Main Filter / B : Dryer / C : Pre Filter
D : Line FIilter / E : Coalescer Filter

설치방법

제품개요
특징
장점
선별사례
외형도
제품사양

특징

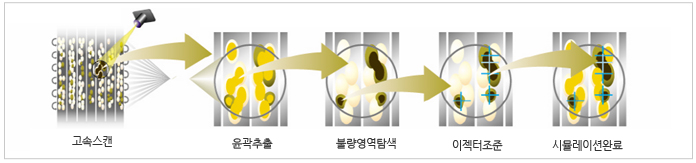

이미지 프로세스 시뮬레이션

1. 고속스캔을 통하여 시료를 촬영합니다.
2. 촬영된 시료를 디지털화 합니다.
3. 시료의 양품, 불량품을 판정할 수 있도록 기준을 설정합니다.
4. 기준에 따라 불량으로 설정된 시료의 중앙부분을 이젝터로 조준하여 선별합니다.

고해상도 CCD Carera와 Image Processing 적용

고해상도 CCD Carera와 Image Processing 적용: 고성능, 고해상도 CCD Sensor(2048 Pixel)를 사용하여 0.1mm까지 분량선별이 가능하며, 카메라에 적합한 영상처리(Image Processing)프로그램을 결합하여 선별능력을 한층 더 향상 시켰습니다.

전면 피더 방식의 대용량 생산 가능한 대형 채널 구현

전면 피더 방식의 대용량 생산 가능한 대형 채널 구현: 대용량 이송이 가능하게 설계된 통면슈트로 64채널 폭의 크기이며 특수 표면 처리 되어 마찰로 인한 원료의 비산을 최소화 하여 선별 능력을 향상시킴으로써 생산성 증가로 고객의 이윤을 극대화 시킬 것입니다.

대용량 생산에적합한 384ch/396ch의 대형 채널 구성

대용량 생산에적합한 384ch/396ch의 대형 채널 구성: 대용량 이송에 적합한 통면 슈트 표면을 특수가공 처리하여 마찰계수를 최소화함 으로써 대용량 이송시 발생하는 손실과 비산 등을 개선하여 선별 능력을 향상시켰 습니다.

친환경 조명인 고휘도 LED 조명을 적용

친환경 조명인 고휘도 LED 조명을 적용: 최적의 선별환경을 구현, 각종 골목에 따라 다양한 색상의 선별을 실현 할 수 있습 니다. 또한 주위 온도 변화에도 영향이 적어 고 품질의 선별력을 유지 할 수 있습 니다.

Windows Embedded Standard7

Windows CE를 채택한 8인치 TFT-LCD 터치스크린: 12인치 TFT - LCD Touch Screen 채택
다양한 언어지원 - 한국어, 영어, 스페인어, 중국어, 폴란드어, 터키어 등

제품개요
특징
장점
선별사례
외형도
제품사양

장점

고해상도 CCD CAMERA로 아주 미세한 불량까지도
선별해내는 디지털 기술과 초정밀렌즈의 완벽한 기술
력을 경험하십시오!

고성능 CCD카메라 채택!: 초고속, 정밀 CCD 카메라의 적용으로 미세한 점까지도 감지가 가능합니다.

완전미 모드에서 회나리, 야끼 동시에 선별 가능!: 다중모드의 경우 착색립과 회나리 등의 선별을 가능하게 하였습니다.(동시 선별 가능)

고성능 공기총 개발로 최대 선별능력 실현!: 광학구조의 Ejector Nozzle과 항구성의 고속 Ejector는 최상의 생산성을 보장합니다.

제품개요
특징
장점
선별사례
외형도
제품사양

선별사례

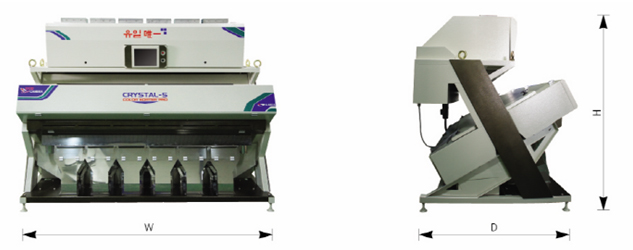

외형도

크리스탈 제품

모델(Model)		CRYSTAL - 3(192)	CRYSTAL - 4(256)	CRYSTAL - 6(384)	CRYSTAL - 6(396)
제품 Size	전장(mm)	1562	1562	1562	1562
	전폭(mm)W	1605	1925	2565	2651
	전고(mm)H	1968	1968	1968	1968
제품중량(kg)		950	1140	1520	1570

▶ 본 제품의 색상 및 크기는 예고없이 변경될 수 있습니다.

제품개요
특징
장점
선별사례
외형도
제품사양

제품사양

모델(Model)	CRYSTAL - 3(192)	CRYSTAL - 4(256)	CRYSTAL - 6(384)	CRYSTAL - 6(396)
최대처리능력(Ton/Hr)	선별 원료에 따라 생산 처리 능력이 다름.
선별대상 (Sorting Targets)	유리가루, 구리, 각종 플라스틱, PVC, PP, PET 등
본체 전원사양(Volt/Phase)	AC 220V
본체 소비전력(㎾)	4.5	6	9	9
공기 압축기 요구 조건 (Required Air Compressor Volume)
동력(Volt/Phase)	AC 220V
출력(㎾)	15	18.75	26.25	26.25
마력(HP)	20	25	35	35
사용환경조건	온도 0~40˚C, 습도 80% 이하의, 결빙 결로 없는 환경

▶ 에어 콤푸레셔는 본 제품과 별도로 시설이 필요합니다.
