RECYCLE 선별기 - 로얄

>
색채선별기 사업
>
RECYCLE 선별기
>
로얄

제품개요
특징
장점
선별사례
외형도
제품사양

제품개요

ROYAL
ROYAL FULL COLOR

디자인

ROYAL SERIES 색채선별기 시리즈는 초정밀 렌즈를 장착하여 아주 미세한 불량까지도 식별가능한 강력한 고해상도 CCD 카메라의 선별기술로 입증된 유일 색채 선별기 COLOR ORTER PRO브랜드의 가장 큰 자랑입니다. 양품과 유사하여 선별자체가 불가능한 유리,플라스틱수지,돌과 점쌀 까지도 쉽게 제거 할 수 있습니다. 전면과 후면에 장착된 CCD 카메라는 곡물을 완벽히 선별해낼 수 있습니다.

OPTION NIR(근적외선)

CCD(이미지 프로세스) 기능 : 변색미와 착색립을 선별
NIR(근 적외선) 기능 : 선별이 거의 불가능한 유리와 투명 플라스틱 또는
재활용 플라스틱등 선별

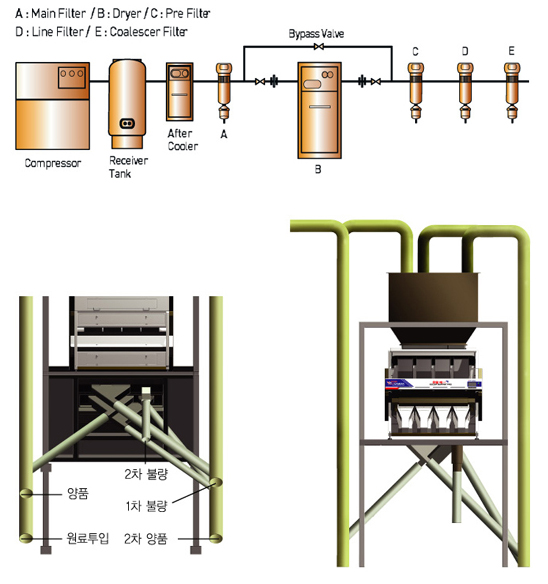

설치방법

로얄설치방법

제품개요
특징
장점
선별사례
외형도
제품사양

특징

ROYAL CAMERA 검출방법

ROYAL CAMERA 검출방법: 기존 선별방식은 PIN POINT 방식으로 CCD센서의 횡 스캔방향으로 고속 감식하 여 미세 판별하는 검출방식이였으나, GOLD PLUS SERIES에 적용한 선별방식은 IMAGE PROCESSORING방식으로 CCD센서의 횡 스캔 방향과 종 흐름 방향을 카메라로 사진을 찍듯 영상을 만들어 영상 기준으로 양, 불량품을 선정, 처리하는 첨단 검출 방식입니다.

통면 슈트(Shute)

통면 슈트(Shute): 대용량 이송이 가능하게 설계된 통면슈트로 64채널 폭의 크기이며 특수 표면 처리 되어 마찰로 인한 원료의 분산을 최소화 하여 선별 능력을 향상 시킴으로써 생산성 증가로 고객의 이윤을 극대화 시킬 것입니다.

신 광원 채택

신 광원 채택: 대용량 이송이 가능하게 설계된 통면슈트로 64채널 폭의 크기이며 특수 표면 처리 되어 마찰로 인한 원료의 분산을 최소화 하여 선별 능력을 향상 시킴으로써 생산성 증가로 고객의 이윤을 극대화 시킬 것입니다.

Windows Enbedded Standard 7을 채택한 10.4인치 TFT-LCD Touch Screen: 12인치 TFT - LCD Touch Screen 채택
다양한 언어지원 - 한국어, 영어, 스페인어, 중국어, 폴란드어, 터키어 등

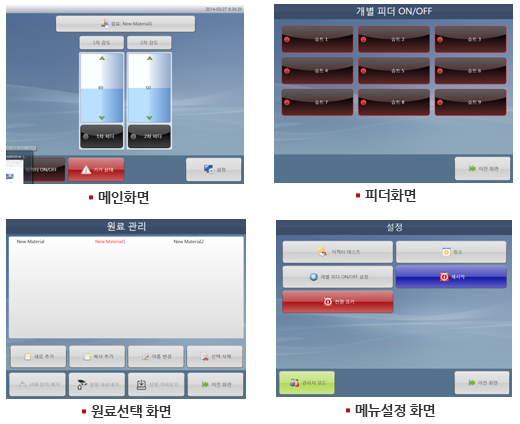

화면들

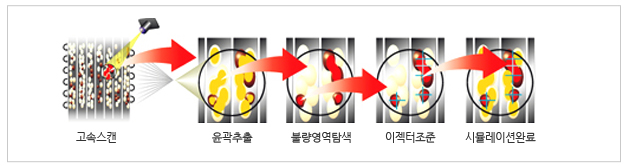

이미지 프로세스 시뮬레이션

1. 고속스캔을 통하여 시료를 촬영합니다.
2. 촬영된 시료를 디지털화 합니다.
3. 시료의 양품, 불량품을 판정할 수 있도록 기준을 설정합니다.
4. 기준에 따라 불량으로 설정된 시료의 중앙부분을 이젝터로 조준하여 선별합니다.

제품개요
특징
장점
선별사례
외형도
제품사양

장점

고성능 CCD카메라 개발로 투명수지, 유리 선별 가능!(NIR OPTION): 국내 최초 초고속, 정밀 CCD 카메라의 적용으로 미세한 점까지도 감지가 가능합니다.; GOLD Plus의 경우 쌀뿐만 아니라 밀, 콩, 이물질 등 다양한 원료에 적용 가능합니다.

완전미 모드에서 희나리, 야끼 동시에 선별 가능!: 다중모드의 경우 착색립과 희나리 등의 선별을 가능하게 하였습니다. (동시 선별 가능)

고성능 공기총 개발로 최대 선별능력 실현!: Home/Industrial Automation 등의 내장형 시스템(Embedded System)에 사용; 인터페이스를 가지고 있으며 10/100T Ethernet, Serial(Rs232/422), Parallel, SB; 광학구조의 Ejector Nozzle과 항구성의 고속 Ejector는 최상의 생산성을 보장합니다.

제품개요
특징
장점
선별사례
외형도
제품사양

선별사례

선별대상

- 선별 대상에 따라 최적의 새로운 Ejecting System 채택으로 최상의 Royal Series 색채 선별기는
다양한 선별 효과 구현

제품개요
특징
장점
선별사례
외형도
제품사양

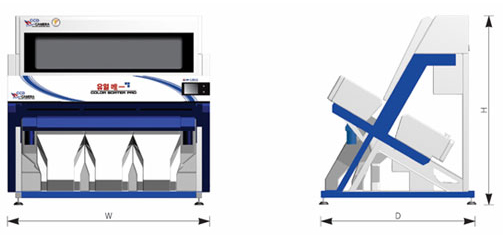

외형도

로얄 제품

모델(Model)		ROYAL-1 (108)	ROYAL-2 (128)	ROYAL-3 (192)	ROYAL-4 (256)	ROYAL-5 (280)
제품 Size	전장(mm)	1584	1584	1584	1584	1584
	전폭(mm)W	1280	1480	1780	2080	2260
	전고(mm)H	1850	1850	1850	1850	1850
제품중량(kg)		730	750	1020	1040	1060

▶ 본 제품의 색상 및 크기는 예고없이 변경될 수 있습니다.

제품개요
특징
장점
선별사례
외형도
제품사양

사양

모델(Model)	ROYAL-1 (108)	ROYAL-2 (128)	ROYAL-3 (192)	ROYAL-4 (256)	ROYAL-5 (280)
최대처리능력(Ton/Hr)	선별 원료에 따라 생산 처리 능력이 다름.
선별대상 (Sorting Targets)	유리가루, 구리, 각종 플라스틱, PVC, PP, PET 등
본체 전원사양(Volt/Phase)	AC 220V
본체 소비전력(㎾)	2.5(㎾)	3(㎾)	4.5(㎾)	6(㎾)	6.5(㎾)
공기 압축기 요구 조건 (Required Air Compressor Volume)
동력(Volt/Phase)	삼상 AC 220V
출력(㎾)	11.2(㎾)	11.2(㎾)	15(㎾)	18.75(㎾)	18.75(㎾)
마력(HP)	15(HP)	15(HP)	20(HP)	25(HP)	25(HP)
사용환경조건	온도 0~40℃, 습도 80%이하의 결빙 결로 없는 환경

▶ 에어 콤푸레셔는 본 제품과 별도로 시설이 필요합니다.
